(Arhitektuurimälestis reg. nr. 15391)
Haapsalu, Lääne maakond
Projekteerija: Flux Projekt OÜ
Autor: Indrek Laos, Andreas Kivi
Suletud netopind: 1331,4 m²
Võistlustöö III koht: 2015

ARHITEKTUURNE LAHENDUS

Rekonstrueerimisprojekti eesmärgiks on ajaloolise piiskopilinnuse kujundamine terviklikuks muuseumikompleksiks. Lahendus näeb ette vaadete avamise linnuse säilinud varemetele taandades rekonstrueeritud ja uued kavandatavad osad võimalikult neutraalsetena tahaplaanile.
Sisehoovis eksponeeritakse 1980 a. arheoloogiliste uurimistööde käigus avatud hiliskeskaegne munakivisillutis. Hoovipinnast kõrgemale jäetud müüritised mis markeerivad ristikäigu müüre lammutatakse ning markeeritakse graniitplaatidega taastatava munakivisillutise tasapinnas.

Projektiga nähakse ette pealinnuse erinevate tiibade ühendamine kõiki korruseid läbivaks ühtselt toimivaks ruumiks. Pääsud hoonesse ja liikumisteed korruste vahel on lahendatud juurdeehituse mahtudena kunagise ristikäigu mahus olemasolevat säilinud ehituskehandit kahjustamata.
Peasissepääs muuseumisse on praegusel kohal siseõue lääneküljes, lisatud on kõigile ligipääsu võimaldav pandus. Keldrikorrus ja muuseumi esimene korrus on omavahel ühendatud uue trepikoja mahuga siseõue idaküljes. Korruseid ühendavas trepikojas paikneb trepitõstuk liikumispuudega inimestele, sealt avaneb ka keldrikorruse evakuatsioonitee siseõue.

Teisel korrusel paiknevatele katuseterrassidele pääseb siseõue põhjaservas asuva metalltrepi kaudu. Rajatava trepimademe alune ruum esimesel korrusel on kasutuses linnuse lääne- ja põhjatiiva ühenduskoridorina võimaldades ekpositsiooniteekonna sidumist ilma tarbetute läbimurreteta ajaloolistest silindervõlvidest. Trepi alust lukustatavat ruumi saab omakorda asutada teisaldatava välisinventari panipaigana.
Täiendava uue elemendina on linnuse endisesse loodetorni kavandatud metalltrepp, mis viib torni 4. tasandil paikneva vaateplatvormini. Loodetorni teine korrus rekonstrueeritakse terrasse teenindava köögina, trepi alune ruum võetakse osaliselt kasutusele terrassimööbli panipaigana. Köögile on võimalik tagada eraldi teeninduspääs vana müüritrepi restaureerimisega linnuse loodenurgas. Autonoomse sissepääsuga kolmandal korrusel paikneb trepist klaasseinaga eraldatud tegevustuba, mida on võimalik kasutada nii õppeseminaride kui pidusündmuste korraldamiseks. Neljanda korruse tasandil paiknevalt vaateplatvormilt avanevad ajaloolised vaated suurele ja väikesele Viigile ning silmapiirini laiuvale Haapsalu lahele.

Uued kavandatud ehitusmahud on vanast hoonekehandist selgesti eristatavad, kaasaegse detailikäsitlusega, viimistletud suurte alumiiniumraamis klaastahvlite ja mustaks oksüdeeritud metallist kattega. Terrasside olemasolevad profiilplekist variaktused asendatakse pingutatud tekstiilkangast mehaaniliselt teisaldatavate markiisidega. Terrassid rekonstrueeritakse veekindlate katuslagedena ning kaetakse paeplaatidest sillutisega.
Haapsalu piiskopilinnus on kuulus optiliste illusioonidega seonduvate legendidega. Sellest tulenevalt nähakse ette infotahvlite ja viitade kujunduse lahendus pleksiklaasile graveeritud tekstidena, mis muutuvad nähtavaks materjali sees kulgeva valguse murdumise tulemusena. Võlvid valgustatakse välja põranda tasapinda uputatud ja alt ülesse suunatud valgustitega ning mööda vormide reljeefseid pindu pestud valgusvihkudena.

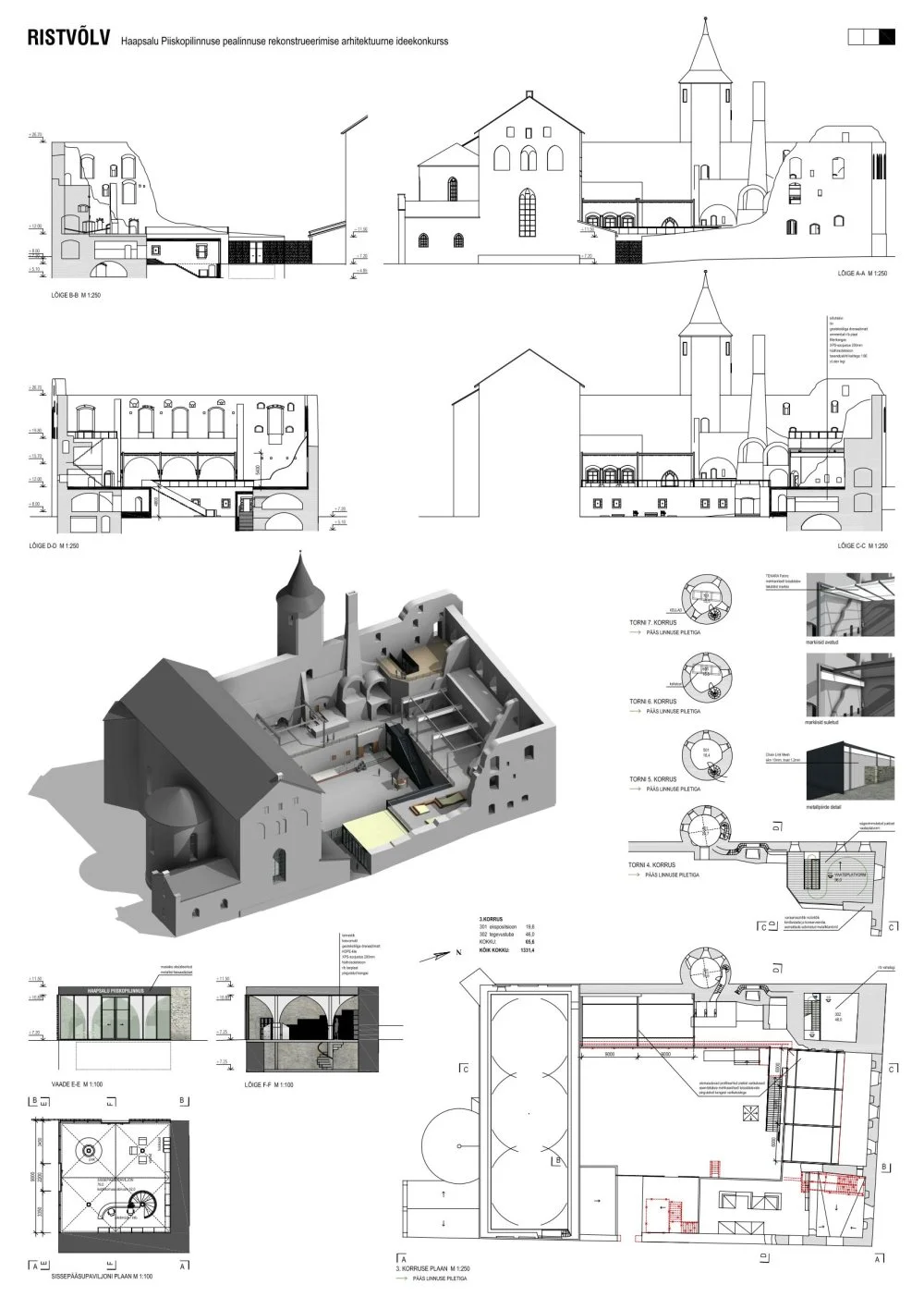

KONSTRUKTSIOONID

Restaureeritav osa

Restaureeritavas osas lammutatakse kõik profiilplekist variaktused. Puuduliku veepidavusega terrassid rekonstrueeritakse pööratud katuslae põhimõttel valmistatud käidavate katustena. Idatiiva terrass lahendatakse haljastatud mätastega katuseaiana. Lagunevate müüritiste pealsed konserveeritakse betoonist valatud müüripealsetega. Siseõues teisaldatakse katendid kuni algse munakivisillutiseni, vajadusel teostatakse kohtparandused. Kõikide ruumide kõrguslikud erinevused tasandatakse r/b pandustega kaldega maksimaalselt 1:10.

Sissepääsupaviljon

Sissepääsupaviljoni kandev karkass valmistatakse 200mm läbimõõduga r/b postidele toetatud monoliitsetest r/b vahelaeplaatidest. Katuslagi ehitatakse 200mm XPS-plaatidega soojustatud pööratud katusena mis kaetakse kasvumulla ja ekstensiivse haljastusega. Paviljoni kaks seina on olemasolevad paekiviseinad, sissepääsu ja sisehoovi poolsed seinad tehakse alumiiniumprofiilidega pakettklaasidest vitriinakendena, mille kohal on mustaks oksüdeeritud fassaadiplekiga viimistletud parapett. Liuguksed avanevad automaatselt. Siseõue poolse vitriinakna ette paigaldatakse autoväravaga ühtse kujundusega valmistatud metallvõre. Betoonist kandepostid viimistletaks interjööris metallraamidele kinnitatud ja pingutatud tekstiilist võlvidega. Tekstiilvõlvi sees paiknev valgusti loob kumeratel pindadel immateriaalse helenduse.

Ringiruum ja vaateplatvorm

Ringiruum rajatakse r/b vahelaele. Katuslagi ehitatakse 200mm XPS-plaatidega soojustatud pööratud katusena mille peale rajatakse sügavimmutatud puidust vaateplatvorm. Ringiruumi lõunapoolne otsasein ehitatakse alumiiniumprofiilidega pakettklaasidest vitriinaknana.

Ühendusgaleriid, trepid ja piirded

Ühendusgaleriid valmistatakse metallist kergkonstruktsioonil 200mm mineraalvill soojustusega. Mahud viimistletakse väljast mustaks oksüdeeritud fassaadiplekiga. Katuslaed soojustatakse mineraalvillaga 250mm ja kaetakse PVC-kattega.
Välistrepid valmistatakse mustaks oksüdeeritud paksust terasplekist. Käsipuu siledatele külgedele on võimalik kujundada laserlõikelises ornamentikas ažuurseid kaunistusi.
Välisterrasside piirded lahendatakse raudrüü eeskujul terastraadist kootud rõngastest või spiraaltraadist metallvõrk piiretena. Piirde metallpostid ja detailid on kuumtsingitud pinnaviimistlusega.

Varikatused

Uued varikatused rajatakse mehhaaniliselt liigutatavate tekstiilist markiisidena. Markiisid on hooajaliselt avatavad otsese päikesevalguse ja vihmahoo varjamiseks. Tavaolekus on variaktus suletud, avades takistamatuid vaateid ajahambast puretud linnusemüüridele ja nende kohal kõrguvale Vahitornile.
